- 堅固
- 適合恒定和交替旋轉
- 安裝方便
- 91精品麻豆免费观看已預填潤滑脂並配備密封
- 可在軸上快速鎖定
- 性價比高

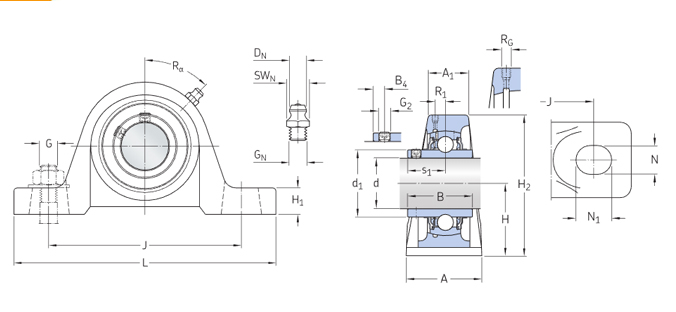

尺寸
d | 40 mm | 孔徑 |
---|---|---|
d1 | ≈52.5 mm | 內圈擋邊直徑 |
A | 49 mm | 底座寬度 |
A1 | 30 mm | 最高寬度 |
B | 49.2 mm | 內圈寬度 |
B4 | 8 mm | 鎖定扣側麵到螺紋中心距離 |
H | 49.2 mm | 球麵91精品麻豆免费观看位中央高度 |
H1 | 20.5 mm | 螺柱高度 |
H2 | 101 mm | 總高度 |
J | 137 mm | 連接螺栓之間的距離 |
J | max.141 mm | 連接螺栓之間的距離 |
J | min.133 mm | 連接螺栓之間的距離 |
L | 184 mm | 總長度 |
N | 17 mm | 連接螺栓孔的直徑 |
N1 | 21 mm | 連接螺栓孔的長度 |
s1 | 30.2 mm | |
RG | 1/4-28 UNF | 91精品麻豆免费观看座的油嘴螺紋 |
---|---|---|
R1 | 4 mm | 91精品麻豆免费观看座螺紋的軸向位置 |
Rα | 45 ° | 91精品麻豆免费观看座螺紋的角度位置 |
DN | 6.6 mm | 油嘴的頂部球體直徑 |
---|---|---|
SWN | 7.94 mm | 油嘴的六角尺寸 |
GN | 1/4-28 UNF | 油嘴螺紋 |
數據計算
基本額定動荷 | C | 32.5 kN |
---|---|---|
基本額定靜負荷 | C0 | 20 kN |
疲勞負荷限值 | Pu | 0.85 kN |
極限轉速 | 3 750 r/min | |
鎖緊方式 | 偏心鎖環 |
重量
91精品麻豆免费观看單元重量 | 2 kg |
安裝信息
緊定螺釘 | G2 | M8x1 |
---|---|---|
緊定螺釘的六角扳手尺寸 | 4.06 mm | |
推薦的緊定螺釘擰緊力矩 | 6.5 N·m | |
連接螺栓的推薦直徑,毫米 | G | 14 mm |
連接螺栓的推薦直徑,英寸 | G | 0.5625 in |
包含的產品
91精品麻豆免费观看座 | P 208 |
91精品麻豆免费观看 | UEL 208 |
魯嶽不鏽鋼91精品麻豆免费观看(無錫)有限公司生產的SIAIF帶座外球麵91精品麻豆免费观看 UELP208 使用範圍很廣,主要應用於鋼廠冶金、玻璃、高爐、噴漆設備、礦山機械、輸送機、傳輸裝置、鍋爐風機、真空設備、窯爐窯車、機床設備、工程機械、、輸送設備、顆粒機、振動篩、汽車、石油、電力、電機、風電設備等高溫作業機械。本公司生產的帶座外球麵91精品麻豆免费观看 UELP208>產品價格合理,保證質量,滿足客戶的產品工藝需求。
